バンドヒーター

大型のプラスチック成形機のシリンダー加熱から、小型のホットランナーノズルの加熱まで、多様な円筒形状の加熱に適したヒーターです。

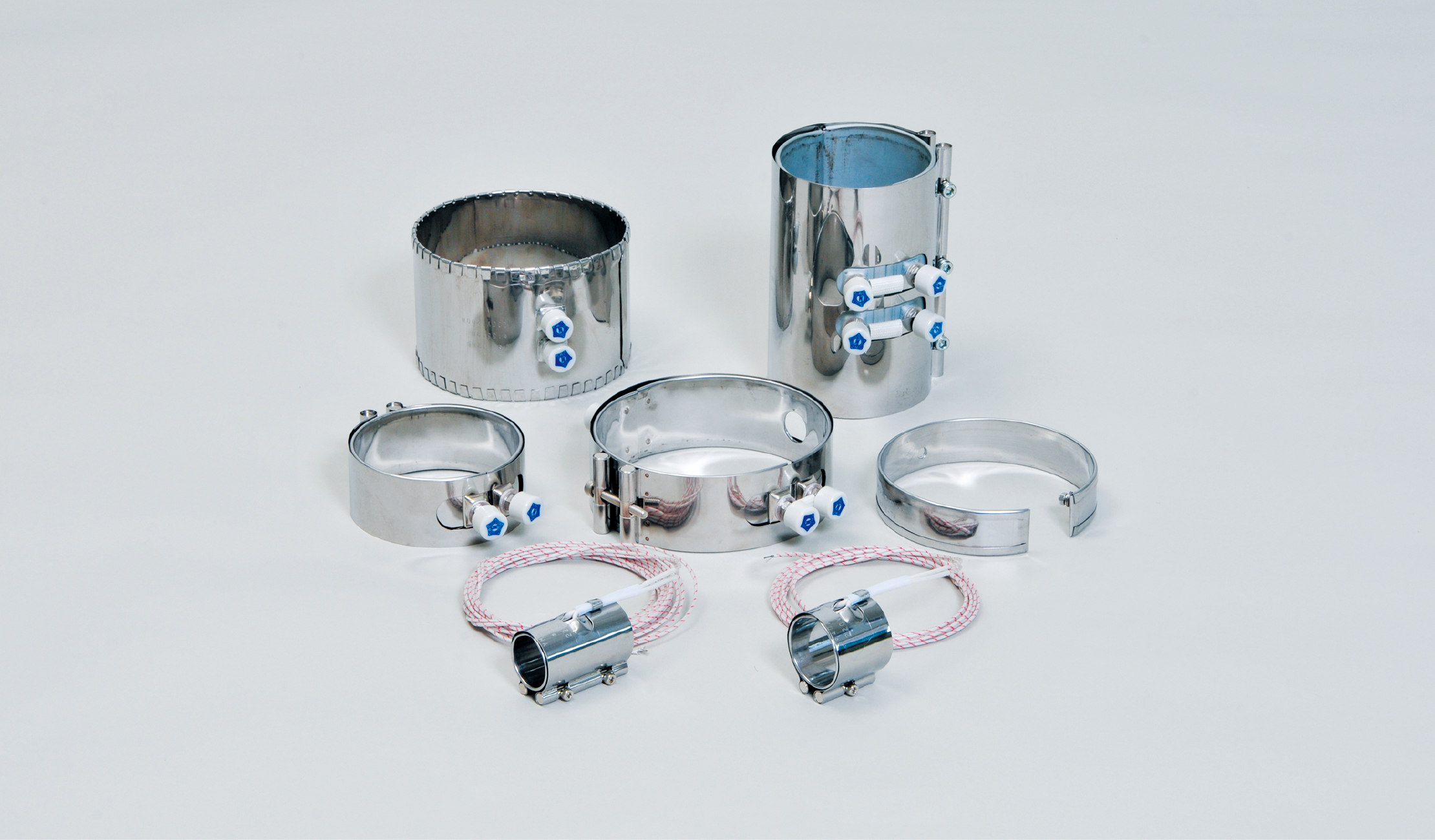

写真をクリックで拡大表示

製品ポイント

多様な取り付け径設定

取り付け対象のサイズに合わせた製作が可能です。

高い熱効率

加熱部への密着性が良く、効率的な熱伝導が可能です。

用途に合わせた設計

穴加工・切欠き加工等が対応可能です。

高品質

製造工程と使用材料の改善の追求により、高品質な製品となっています。

選べる使用材質

  • 耐腐食性に優れたステンレス材
  • 熱効率に優れたボンデ鋼板

使用用途

  • プラスチック成形金型用ホットランナーノズル部の加熱
  • プラスチック成形機のシリンダー加熱(押出成形機・射出成形機)
  • その他円筒部加熱全般に対応

製品説明

バンドヒーターは、耐熱マイカ板でニクロム線を絶縁し、その外周を金属板で覆った円筒状のヒーターです。
曲面に密着しバランスの良い熱伝導効果をもたらします。
標準バンドヒーターは、1ピース型と2ピース型の2種類を設定しております。
また、これ以外にもリード線出しのヒーターも製作しており、これはホットランナーノズル部等の取り付けスペースに適しております。
製作仕様も豊富に取り揃えておりますので、お客様の使用される装置,仕様に適合するヒーターを製作が可能です。
その他、これ以外の特殊仕様品の製作につきましましても対応できますので、お気軽にご相談ください。

製作仕様

(単位:mm)

製作可能内径 最小 φ20
最大 φ500(左記以上の内径も製作可能※要相談)
製作可能幅 最小 端子タイプ 30mm
リード線タイプ 20mm
最大 200mm(左記以上の幅※要相談)
設定可能電圧 100V~480V
表面ワット密度 ~4W/㎠(上限値 左記以上のワット密度※要相談)
端子タイプ M5端子
リード線 ニッケル耐熱電線
外装 ステンレス・ボンデ鋼板

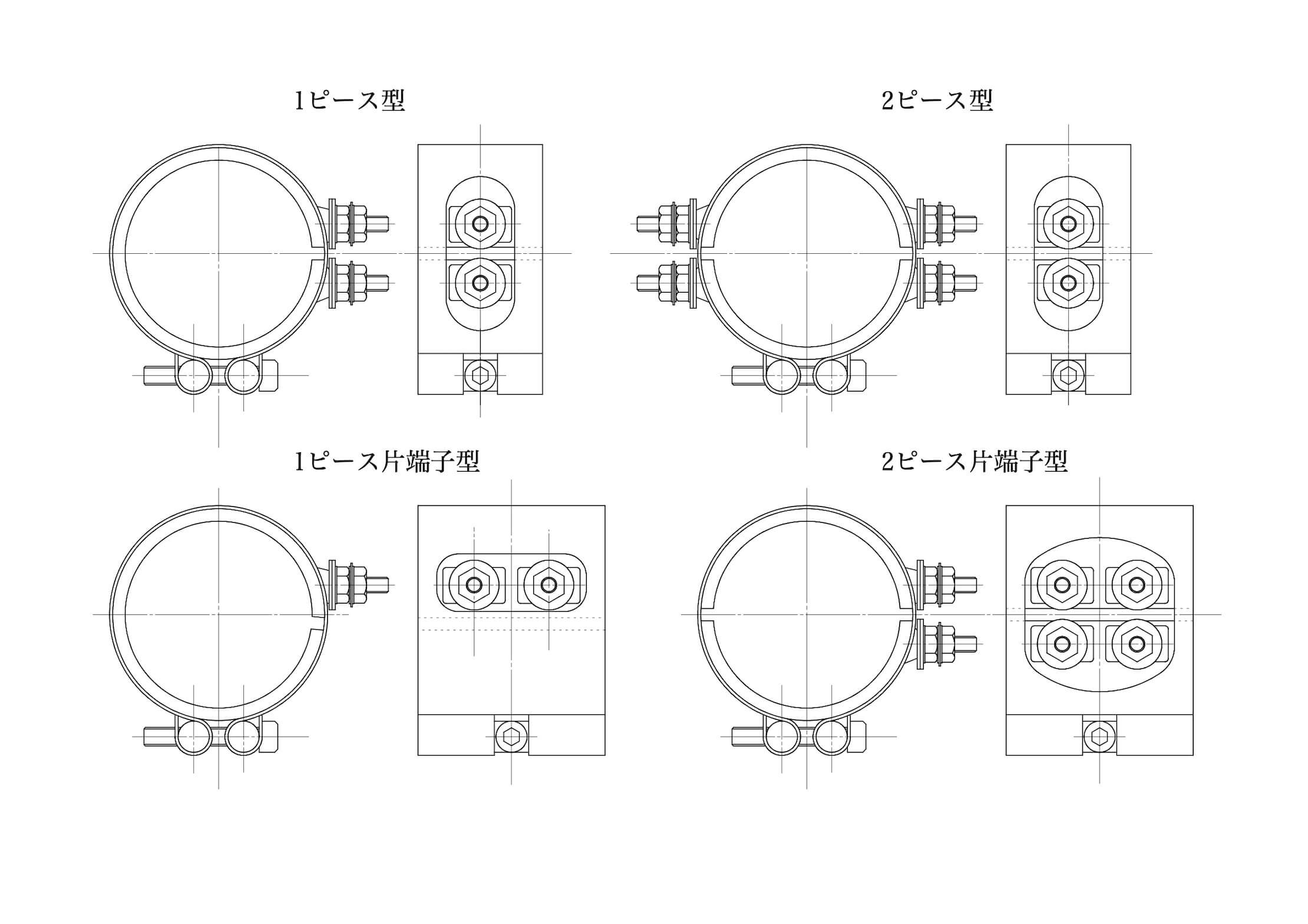

外観図

ノズルバンドヒーター図面(汎用図)のダウンロードはこちら

標準型バンドヒーター図面のダウンロードはこちら
