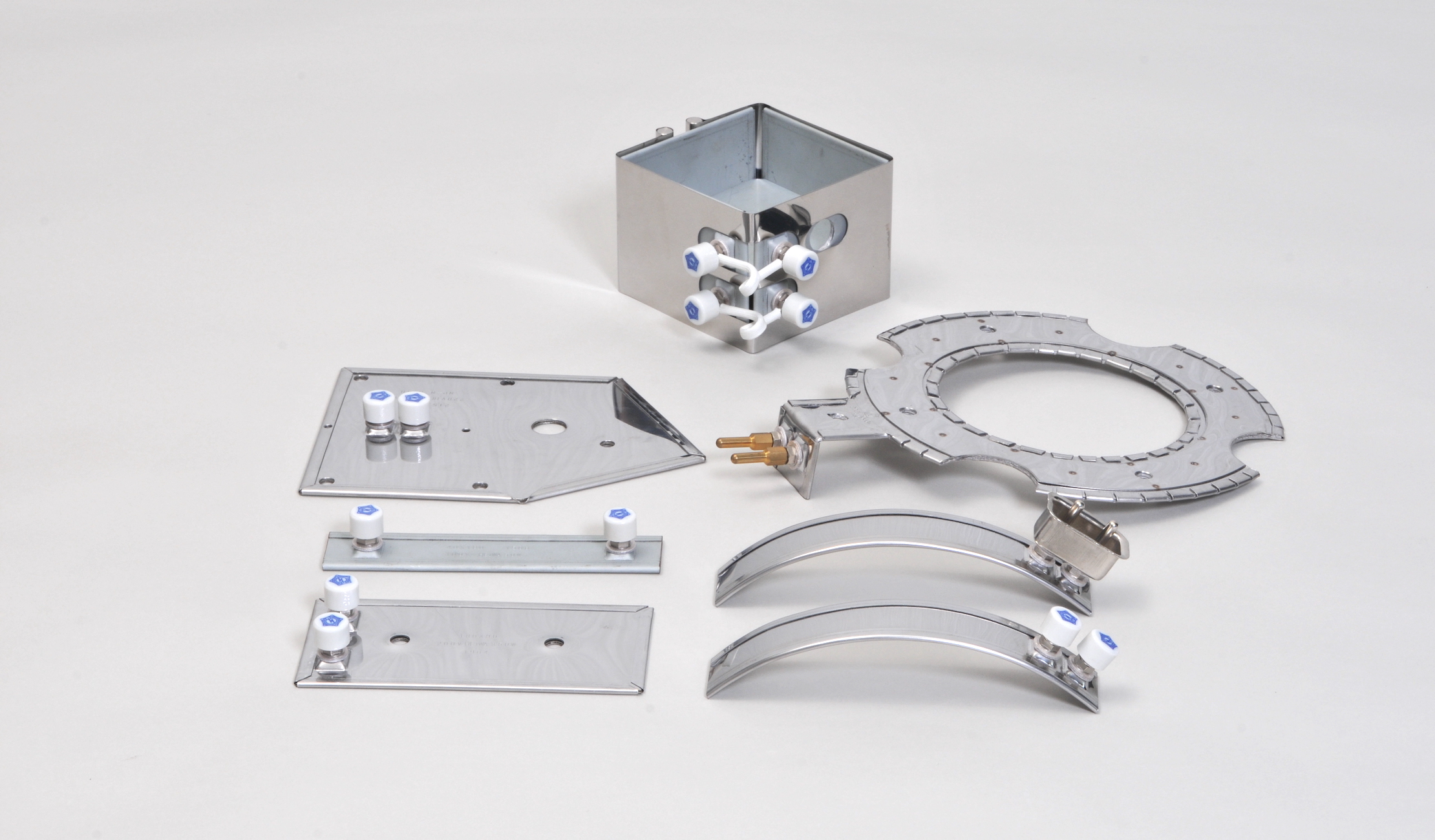

プレートヒーター
(スペースヒーター)

金型や熱板等の金属平面部加熱用として使用されるヒーターです。
平面であればドーナツ状・多角形はもとより穴加工等の使用される状況に合わせた製作が可能です。

写真をクリックで拡大表示

製品ポイント

様々な形状の製作に対応

平面形状であれば、ドーナツ状、多角形等、多様な形状の製作が可能です。

高い熱効率

加熱部への密着性が良く、効率的な熱伝導が可能です。

用途に合わせた設計

ご相談に応じて穴加工・切欠き加工等が対応可能です。

高品質

製造工程と使用材料の改善の追求により、高品質な製品となっています。

選べる使用材質

  • 耐腐食性に優れたステンレス材
  • 熱効率に優れたボンデ鋼板

使用用途

  • プラスチック成形金型・熱板等の金属平面部の加熱
  • プラスチック成形機シリンダー平面部の加熱(押出成形機・射出成形機・ブロー成形機)
  • 暖房機・乾燥機等の空気加熱
  • 湿気・結露の防止

製品説明

プレートヒーターは、耐熱マイカ板で電熱線を絶縁し、その外周を金属板で覆った平面状のヒーターです。
平面に密着しバランスの良い熱伝導効果をもたらします。
標準プレートヒーターとしまして、両端子式・片端子式の2種類を設定しており、装置の構造に適した配置をお選びいただけます。
また、端子を使用せずにリード線を直接ヒーターより出す構造も可能です。
製作仕様も豊富に取り揃えており、お客様の使用される装置,仕様に適合する形状(リング形・異形等)や穴配置・プラグ台仕様に合わせてヒーターを製作可能です。
その他、これ以外の特殊仕様品製作にかかるご依頼につきましてもご相談承ります。
オプションとしましては、押え板の製作も行っております。
ヒーター密着効果と、設定容量が大きくワット密度の高いヒーターをご使用される際における断線リスクの低減としまして、プレートヒーターと併せてのご使用をお勧めしております。

製作仕様

(単位:mm)

設定電圧 100V~480V
表面ワット密度 ~4W/㎠
(上限値 左記以上のワット密度※要相談)
端子タイプ M5端子
リード線 ガラス被覆二重被膜線
外装 ステンレス・ボンデ鋼板

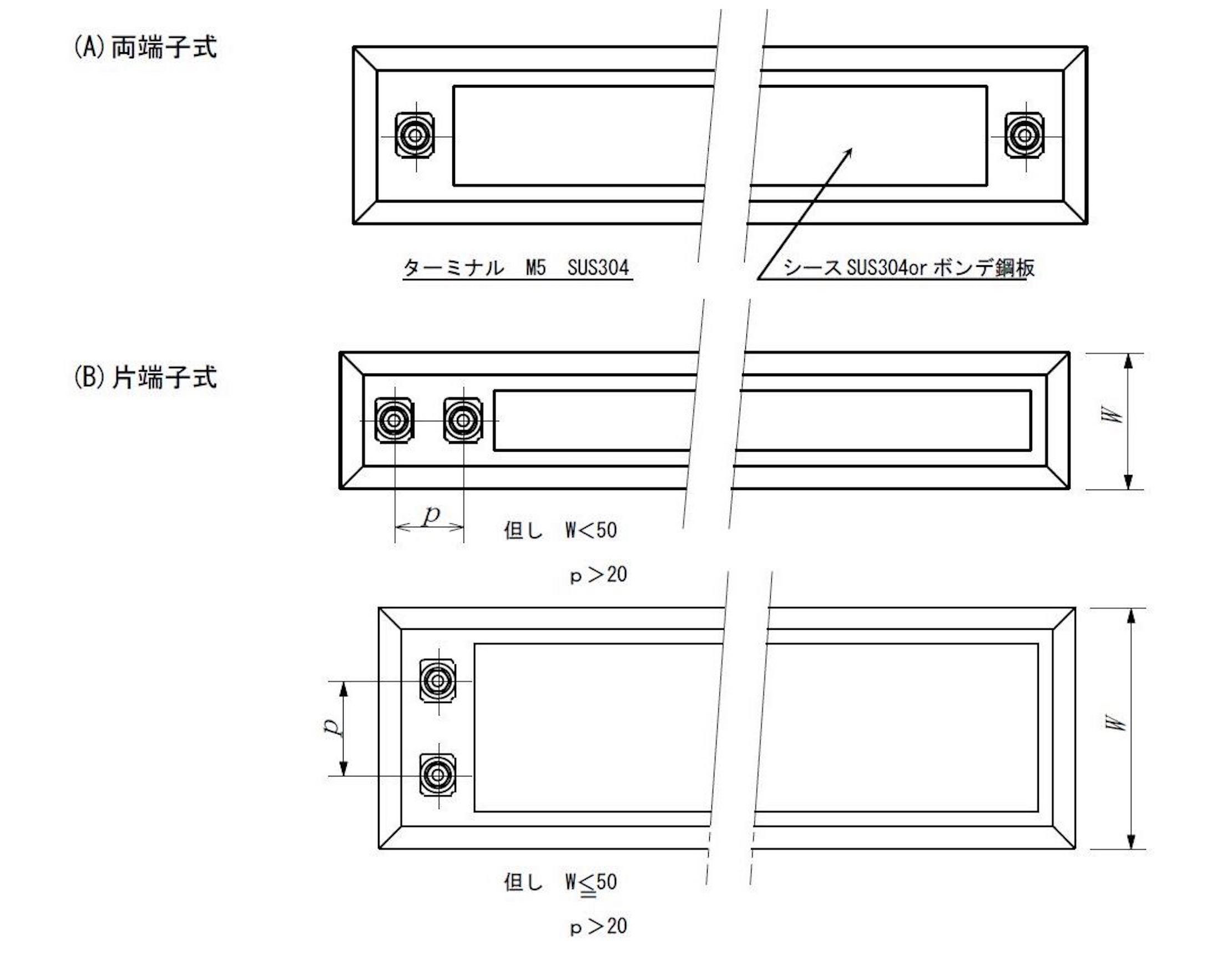

外観図
