カートリッジヒーターとは

標準型カートリッジヒーターは、金型・熱板加熱用途などに使用する棒状のヒーターで、外側からの加熱が困難である場合に用いられます。

写真をクリックで拡大表示

製品ポイント

安定した熱伝導

精度の良い表面研磨により、安定した熱伝導が可能です。

絶縁性能

内部にマグネシア粉末を充填・封入することで、高い絶縁能力を有します。

ヒーター容量の選定

用途に応じて、ヒーター長さ・ヒーター容量(ワット)の任意設計が可能です。

構造

ステンレスシースパイプの使用により、高耐久・耐腐食性に優れています。

カートリッジヒーターの使用用途

  • プラスチック成形金型加熱
  • 熱板、マニホールド加熱
  • 金属ローラー加熱

平和電機のカートリッジヒーターの特徴

標準型カートリッジヒーターは、スパイラル形状の発熱体をセラミック内に挿入し、シースパイプ内にマグネシア粉末を充填後、口元を専用セラミックで封着した棒状のヒーターです。
表面研磨することで対象穴内に安定して熱伝導を行うとともに、マグネシアによる高い絶縁性能と耐久性を誇ります。
またステンレスシースパイプの使用により、高耐久・耐腐食性に優れています。
追加でフランジを取り付けることで、抜け止め・固定が可能となります。
そのほか、お客様の使用される装置・仕様に合わせて、標準外フランジの選択、リード線を使用した特殊品制作、長さや容量(ワット)の任意設計が可能ですのでご相談ください。

カートリッジヒーターのご使用上の警告

  • ヒーターの定格電圧に合わせてご使用ください。指定電圧以外でのご使用は火災・感電・漏電の原因となります。
  • 通電中及び通電直後はヒーターに素手で触れないでください。高温で発熱しており火傷の原因となります。
  • 製品への追加工はお控えください。感電や断線の原因となります。
  • 水分や油分の存在する空気中や液中では使用しないでください。
  • ヒーターに触れる時は必ず電源を遮断してください。電源を入れたまま触れると感電の原因となり危険です。

カートリッジヒーターのご使用上の注意

  • ヒーターの落下等による衝撃は、故障・断線・漏電・感電の原因となりますのでお控えください。
  • ヒーター端子部及びリード線への強い負荷(引っ張る等)は、故障・断線・漏電・感電の原因となりますのでお控えください。
  • ヒーターが被加熱面に密着するように取り付けて下さい。また、加熱後に熱膨張によりバンドの締め付けが緩むことがございますのでお気をつけください。

平和電機のカートリッジヒーターの仕様

(単位:mm)

製作可能外径 φ14、φ15、φ16、φ18、φ19、φ20、φ25
設定電圧 100V~480V
ヒーター長 100mm~1000mm
表面ワット密度 ~5.5W/㎠(上限値)
リード線 ニッケル耐熱電線
外装シース材質 ステンレス

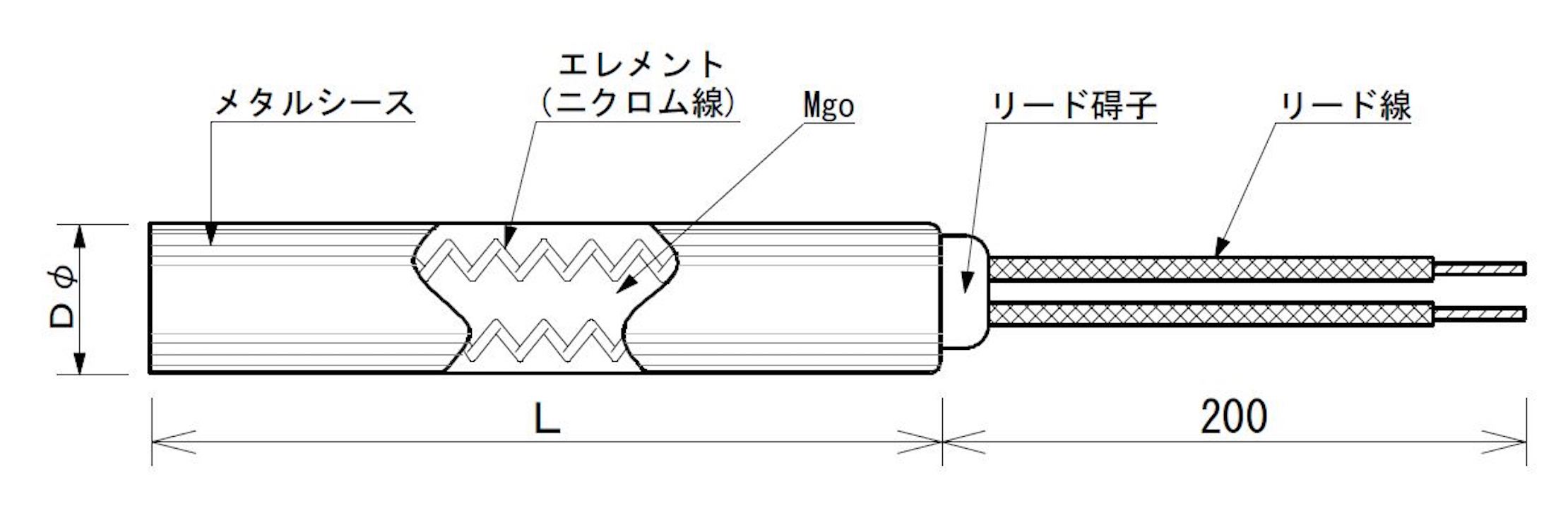

外観図

標準型カートリッジヒーター図面(汎用図)のダウンロードはこちら
